Solarmodul auf Schiebeluk, Kabelführung?

[Bojen-Joe]

Hallo zusammen,

dank toller Infos aus dem Forum, habe ich dieses Jahr meine "neue" D22 doch noch ins Wasser gebracht.
Ein hoch auf das Forum und euch Allen die es mit Leben und Infos erfüllen.

Jetzt möchte ein zusätzliches Solarmodul auf meinem Scheibeluk fahren.
Hat jemand da schon eine pfiffige Lösung für eine bewegliche Kabelführung (Luk auf-zu-auf-zu... usw.)
zum Solar-Ladungsregler, der bei meiner D22 auf der Stb.Seite ganz hinten in der Ducht an der Wand zur Stb.Backskiste sitzt.
Bin da noch am tüfteln, ein paar frische Ideen wären prima. Soll mehr als einmal auf und zu gehen

[silverchregu]

Hi Bojen-Joe

Es gibt auch die begehbaren... die kann man bei der Dehlya auf das Gelcoat zwischen Mast und Schiebeluk kleben. am Mast kannst Du dann auch eine Decksdurchführung montieren. Der Voreigner meines Bootes hat das Kabale durch die Hydraulikabdeckung des Hubkiels und von da ins Bootsinnere geführt. Das würde ich allerdings nicht empfehlen da dann ca. 50 cm Kabel freifliegend auf dem Deck sind. Wobei es noch immer funktioniert. Bilder davon gibts in der Bildergalerie.

lg, christian

[sailor]

Hallo Bojen Joe,
habe mein Solarpanel am Heckkorb motiert siehe (Bildergalerie sailor Bild 4).
Hier habe ich wenig abschattung und kann es nach der Sonne ausrichten.
Abschattung bedeutet erheblichen Leistungsverlust.
Ausrichten nach der Sonne bringt volle Leistung
Kabel stören auch keine.
Gruß
sailor

[Bojen-Joe]

Hallo silverchregu, hallo Sailor,

danke für Eure Ideen, zwischen Luk und Mast hab ich schon eines,
brauch aber etwas mehr, am Heckkorb geht es nicht so gut, da ich
bereits ein flexibles, begehbares Modul besitze.
Habe mir das Ganze gestern noch mal angesehen.
Ich denke ich werde das Modul auf das Schiebeluk kleben und durchführen.
Innen dann von der Durdchführung bis zum Punkt wo ich dann ein festes Kabel verlege (60 cm),
das Ganze mit einem flexiblen Spiralkabel (30cm komprimiert 60cm gezogen, geht locker auch bis 90cm) überbrücken.
Hab das mal mit einem alten telefonhörer kabel nachgestellt, sieht gut aus.

Danke noch mal für Eure Ideen
und eine schöne Woche wünsch ich Euch aus Amberg.

Bojen Joe

[sailor]

Hallo,
das Spiralkabel sollte min. 1,5 mm² besser wäre mehr. Zu dünne kabel erhitzen sich und fangen an zu brennen.
Bin kein Elektriker aber es gibt Vorschriften wie dick die Kabel sein müssen.
Gruß
sailor

[Bojen-Joe]

Hallo Sailor,

danke für den Hinweis, stimmt. Ich habe da ein 1,5mm² im Auge.
Nächste Größe wäre dann 2,5 mm² das ist ein ganz schöner Oschi

Danke übrigens für deine stetigen Information, sind sehr wertvoll für
mich D22-Einsteiger.

Viele Grüße aus dem heute verdammt nebligen Amberg.

[Detlev]

Hallo Bojen Joe,
ich empfehle Dir, nicht am Querschnitt des Kabels zu sparen. Entsprechende Erfahrungen habe ich beim Anschluß meiner Kühlbox sammeln müssen.
Ansonsten viel Erfolg!
Detlev

[Bojen-Joe]

O.k. wird gemacht.

Danke

[Steini]

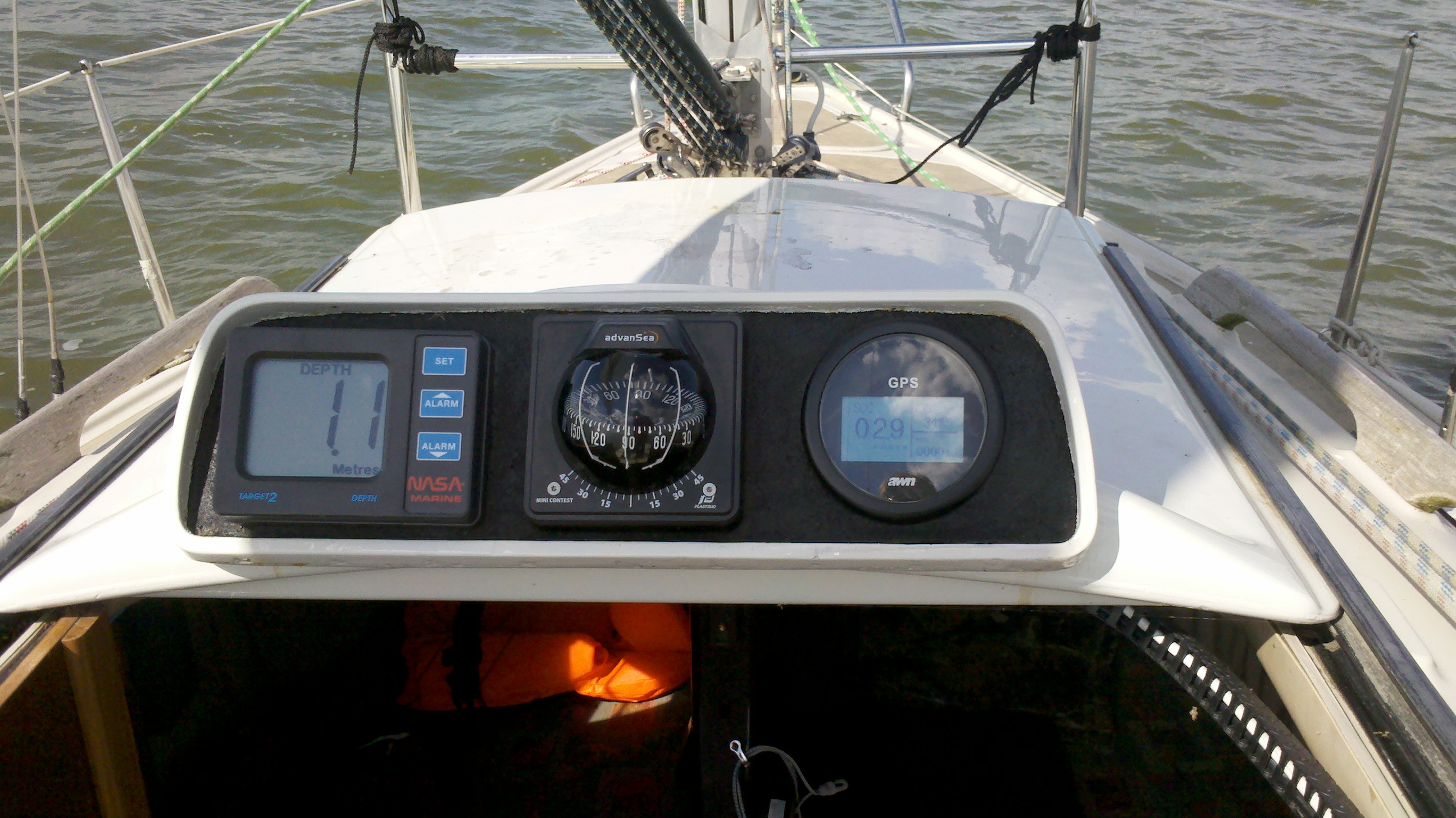

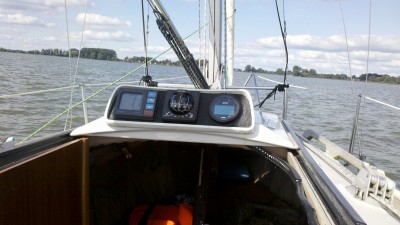

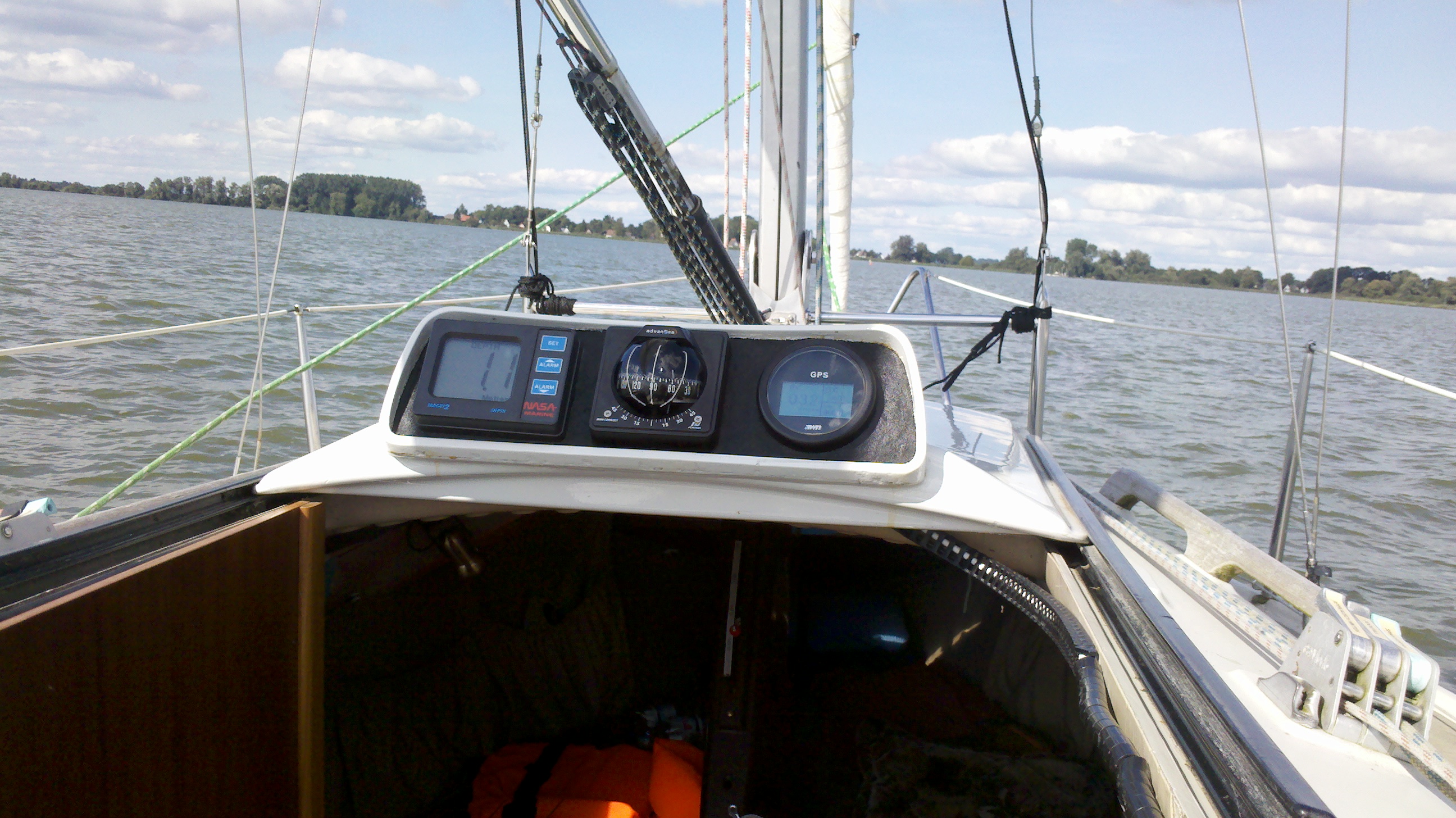

Hallo, im letzten Winter habe ich mir eine Instrumentenkonsole für das Schiebeluk gebaut. Die bewegliche Kabelführung habe ich mit einer Kabelkette gelöst. Hat sich sehr bewährt, nichts hängt runter, man bleibt nirgends hängen. Querschnitt ist in diesem Fall nicht wegen Strombelastung, sondern aufgrund des Spannungsfalls wichtig. Ich würde min. 1,5 mm nehmen. Ich wollte diesen Winter ebenfalls eine Solarzelle aufs Schiebeluk bauen, weiß nur noch nicht welche. Welche willst Du nehmen? Schöne Grüße Jörg

[Ingo Thiele]

Hi Jörg,
wie hast Du die Halterung gemacht. Form und dann Epoxy gegossen ?
Vg
Ingo
