Bügel für Sprayhood Dehlya 25 hätte gern die Maße

[Segel-Horst]

Hallo liebe Dehlya Gemeinde.
Ich möchte für einen netten Dehlya Kollegen eine Sprayhood für seine Dehlya 25 nova
nähen. In Grau. Nun fehlen uns die Bügel.
Könnte mir jemand die Maße durchgeben. Am besten als Zeichnung.
Mit Angabe der Radien.
An besten wäre es die Bügel auf ein Stück Packpapier etc zu legen und abzumalen.
Bezahle gern die Kosten...
Kann uns da jemand helfen.
Viele Grüße Horst

[Detlev]

Hallo Horst,
ich war gestern am Boot und habe mal ein paar Maße vom Bügel genommen.
Der Hauptbügel (achtern) hat bei mir unten eine Breite von 1560mm. Das ergibt sich ggf. auch anders, wenn schon Gelenkbeschläge auf Deck montiert sind. Die Höhe (Oberkante Rohr) ist 750mm.

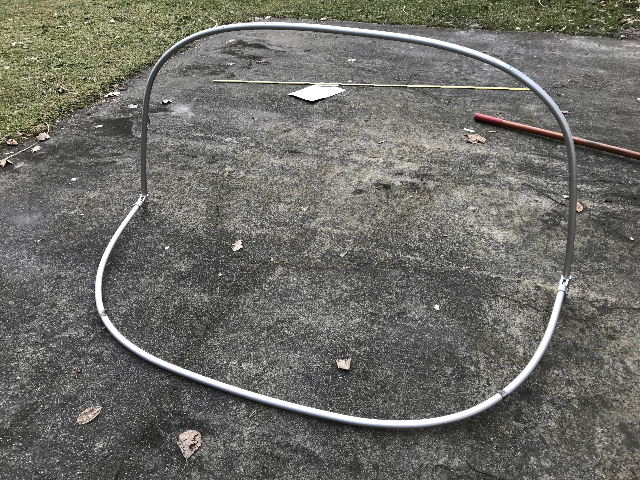

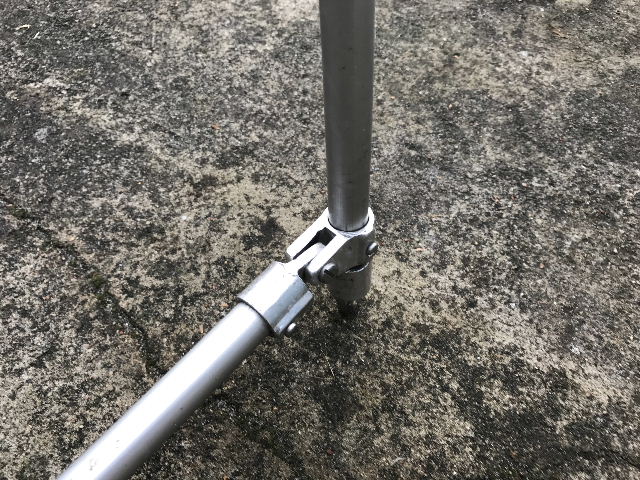

Der zweite Bügel (bugseitig) ist mit Gelenkbeschlägen in Richtung Bug am großen Bügel befestigt. Der Drehpunkt liegt 50mm über dem des Hauptbügels. Hochgeklappt liegt dieser Bügel leicht innerhalb des großen Bügels. Die Höhe gemessen von der Basis des Hauptbügels beträgt hier 720mm.
Ich vermute, daß meine Bügel Originalteile sind. Für die neue Sprayhood mit Kuchenbude haben wir diese weiter genutzt. Beim Segeln muß ich die Sprayhood runterklappen, weil sonst der Baum aufliegen würde. Das kann aber auch mit dem Alter meiner Segel zusammenhängen.

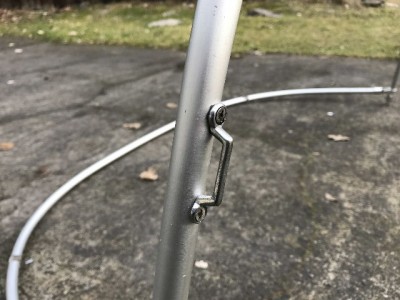

Die beiden Gurtösen am großen Bügel dienen zum Spannen in Richtung achtern.

Vielleicht kannst Du mit den Maßen was anfangen ...

Goodewind Ahoi!
Detlev

Dehlya 25 - Bügel f. Sprayhoot -2017-02-25.pdf

Skizze Bügel DY25

(21.28 KiB) 222-mal heruntergeladen

Sprayhood-Verdeck-Montageanleitung Dehlya 25 -1984-07-12.PDF

Montageanleitung Dehler

(149.24 KiB) 230-mal heruntergeladen

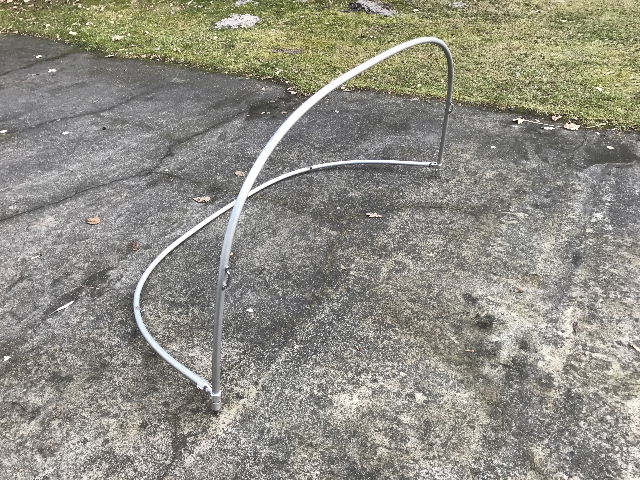

Sprayhood DY25 - Bild 1

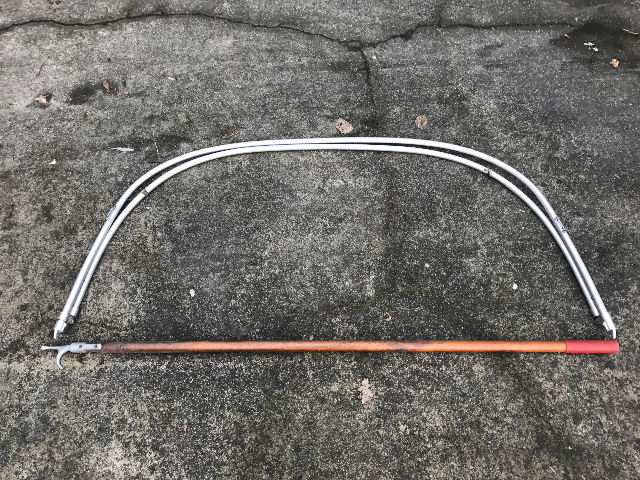

Sprayhood DY25 - Bild 2

Sprayhood DY25 - Bild 3

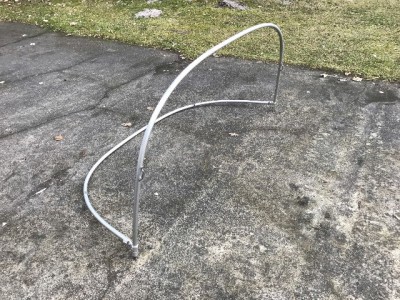

Sprayhood DY25 - Bild 4

Sprayhood DY25 - Bild 5

Sprayhood DY25 - Bild 6

Sprayhood DY25 - Bild 7

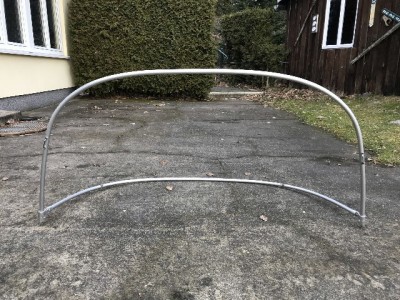

Sprayhood DY25 - Bild 8

[stefan.ortner]

Hallo Detlev,
ich bin derjenige der das Gestänge von einer 25er sucht.
Dem Vorbesitzer von meiner Dehlya hat seinerzeit die Sprayhood verschenkt, weil sie ihm nicht gefallen hat, und dieser wiederum hat sein Boot vor Jahren schon verkauft.
Auf der Dehlya sind alle Halterungen und Knöpfe noch vorhanden.
Die breite und Höhe der Sprayhood würde ich hinbekommen, was mir allerdings fehlt sind die genauen Radien.
Ist es evtl möglich. das Gestänge auf ein Packpapier zu übertragen.
Ich würde auch für die Kosten aufkommen.
Bitte um Rückruf unter 0821-471154 oder 01758977829.
Ich könnte auch vorbeikommen wenn es nicht zu weit ist ,komme aus Augsburg.
den Bezug würde ich vom Horst bekommen, hat ihn schon fertig.
Danke
Grüße Stefan

[Detlev]

Hallo Stefan,
den Weg von Augsburg bis kurz vor Berlin möchte ich Dir ersparen ... das mit dem Packpapier werden wir wohl hinbekommen.

Ich melde mich wieder bei Dir
Detlev
