Alternative Laderegler

[ixylon]

Naja was heißt in Flussrichtung. Bei der Z Diode muss wie im Schaltplan die Kathode in Richtung den Dioden 1 und 2 und die Anode Richtung Poti zeigen. Sie soll ja sperren und bei der gewünschten Spannung durchbrechen.
Kathode ist normalerweise mit dem Ring gekennzeichnet auf dem Bauteil.

[kafruechtchen]

Ja, genau so habe ich sie eingelötet. Dann passt es ja.

[kafruechtchen]

So, nun habe ich vor dem Anschluss doch noch eine Frage. Die Kathoden der beiden Dioden haben ja Durchgang zu ihrem Gehäuse und somit auch zum Kühlkörper. Muss ich den Kühlkörper deshalb auf Masse legen? Dieser Durchgang ist beim Original nur beim gelben Kabel vorhanden, bei den Dioden nicht. Die Masse (gelbes Kabel) habe ich durch ein separates Kabel realisiert.

[ixylon]

NEIN TU DAS BITTE NICHT!
Das ist doch dein + Pol zum Laden
Die musst du isoliert aufbauen. Kannst dann entweder die Pins oder eben das Gehäuse als Anschlusspunkt benutzen.

[kafruechtchen]

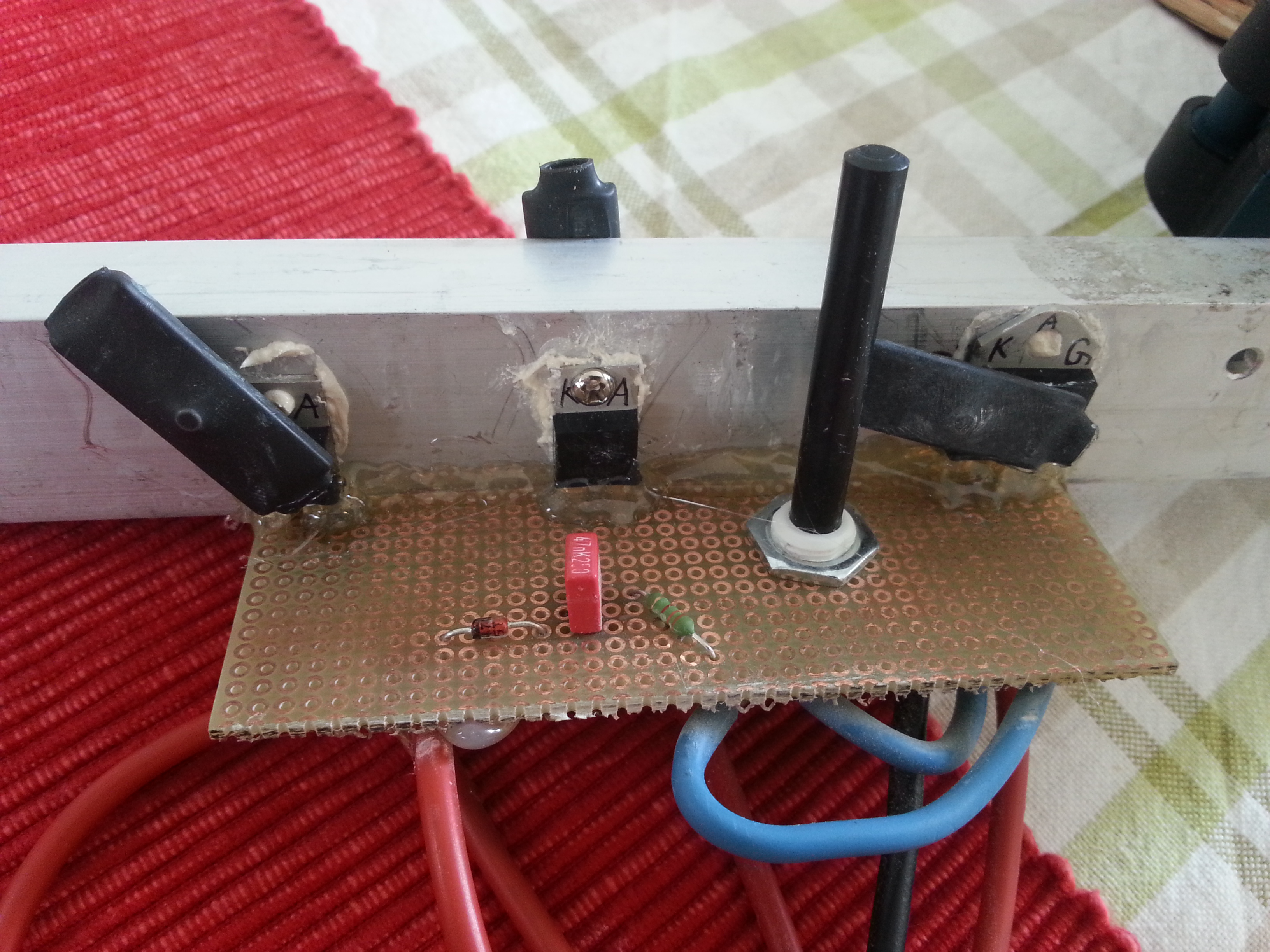

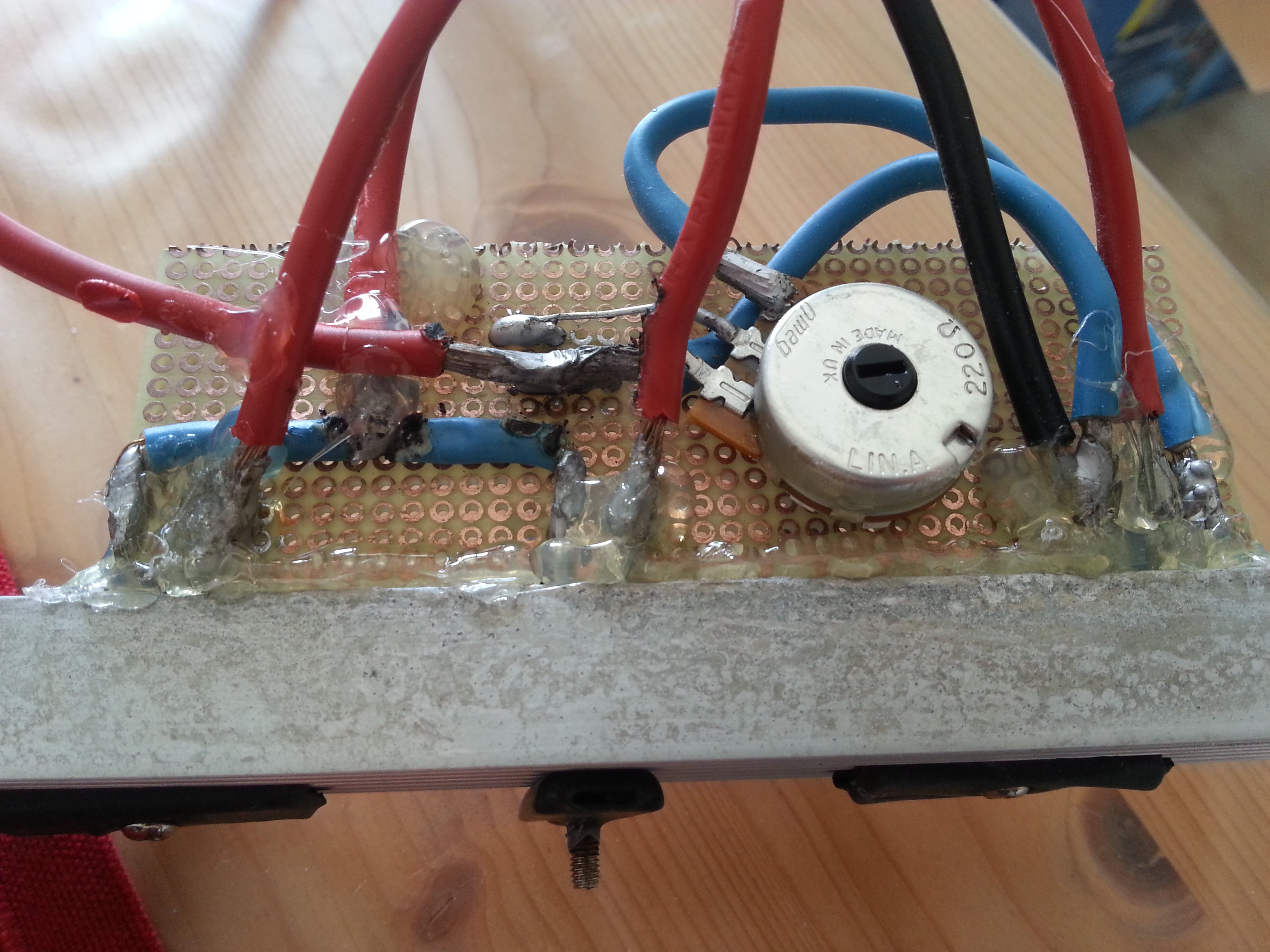

Gut, dass ich gefragt habe Also ich habe beide Dioden und den Thyristor am gleichen Kühlkörper mit Wärmeleitpaste montiert. Reicht es, nur den Kühlkörper ohne Masse zu verbauen oder darf auch zwischen den Dioden bzw. Diode/Thyristor keine leitende Verbindung bestehen? Ich habe zum Verständnis mal zwei Bilder angehängt.

Handbreit
Daniel

[ixylon]

Laut Datenblatt ist keine Verbindung zum den Pins erkennbar. Mess doch mal die Pins zum Kühlkörper. Wenn eine Verbindung besteht den Kühlkörper auftrennen. Ich persönlich würde den auf jeden Fall auftrennen. Die Ströme bei Batterieanlagen sind im Fehlerfall nicht zu unterschätzen.

[kafruechtchen]

Ja, wie gesagt, von den Kathoden der Dioden auf Kühlkörper ist Durchgang. Dann trenne ich den Körper, sodass keine Verbindung der Dioden und dem Thyristor besteht.

[kafruechtchen]

Moin alle zusammen,

am Wochenende war es soweit: Ich konnte den Regler verbauen und dann kam die Stunde der Wahrheit... Es funktioniert

Ich kann mich nur 1000 mal bei Ixylon für seine Rundumbetreuung bedanken. So konnte ich gut 230€ sparen und ich habe ein paar Erfahrungen im Löten von Elektronik sammeln können


Danke, Danke, Danke

Handbreit
Daniel
